建筑膜结构造型的区别是什么?

作者: | 时间:2019-12-18 09:18

►伞形(常见的张拉膜结构形式之一)


1、膜单元的周边相对位置较低,多固定在刚性边梁或柔性边索上;


2、膜单元的中部设有一个或多个高点,多通过独立柱、飞柱或悬挂环的支承来实现;


3、整个膜面呈锥形。


注:避免在高点附近的膜材内部应力过大,当膜单元跨度较大时,可在高点和边界支承点之间设置脊索,以改变结构内部的传力路径,避免膜材出现应力集中。


►鞍形(由四个不共面的角点和连接角点的边缘构件围合而成,是典型的互反曲面形式)


1、四个角点中,通常有两个对角点为高点,另两个为低点;


2、边缘构件可以是混凝土梁或空间钢桁架,即形成所谓的刚性边界;


3、亦可采用边索,通过对其施加较大的预张力形成柔性边界(较好适应膜面的变形,避免膜面在安装和受荷过程中出现褶皱,较为常用)


4、菱形平面的鞍形,适用跨度较小,一般多用于膜结构小品中。



►拱支形(以拱为膜材提供连续的支承点,结构平面多为圆形或近似椭圆形)


当跨度较大时,常在中间拱与下部边缘构件之间布置正交索网(多用于封闭式建筑)


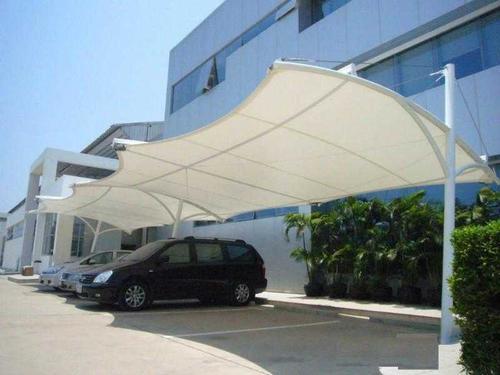

►脊谷形


1、两高点之间布置相互平行的脊索、在两低点之间布置谷索,高低相间,曲面呈波浪形;


2、脊索和谷索之间的膜面形成负高斯曲率曲面。


注:当结构跨度较大或荷载较大时,可在脊索和谷索之间适当布置一些横向的加强索。脊谷形膜结构结构平面多呈矩形。
